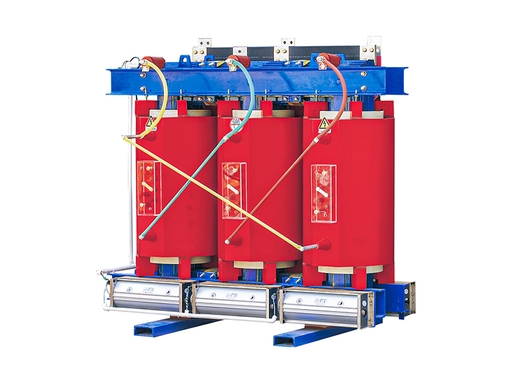

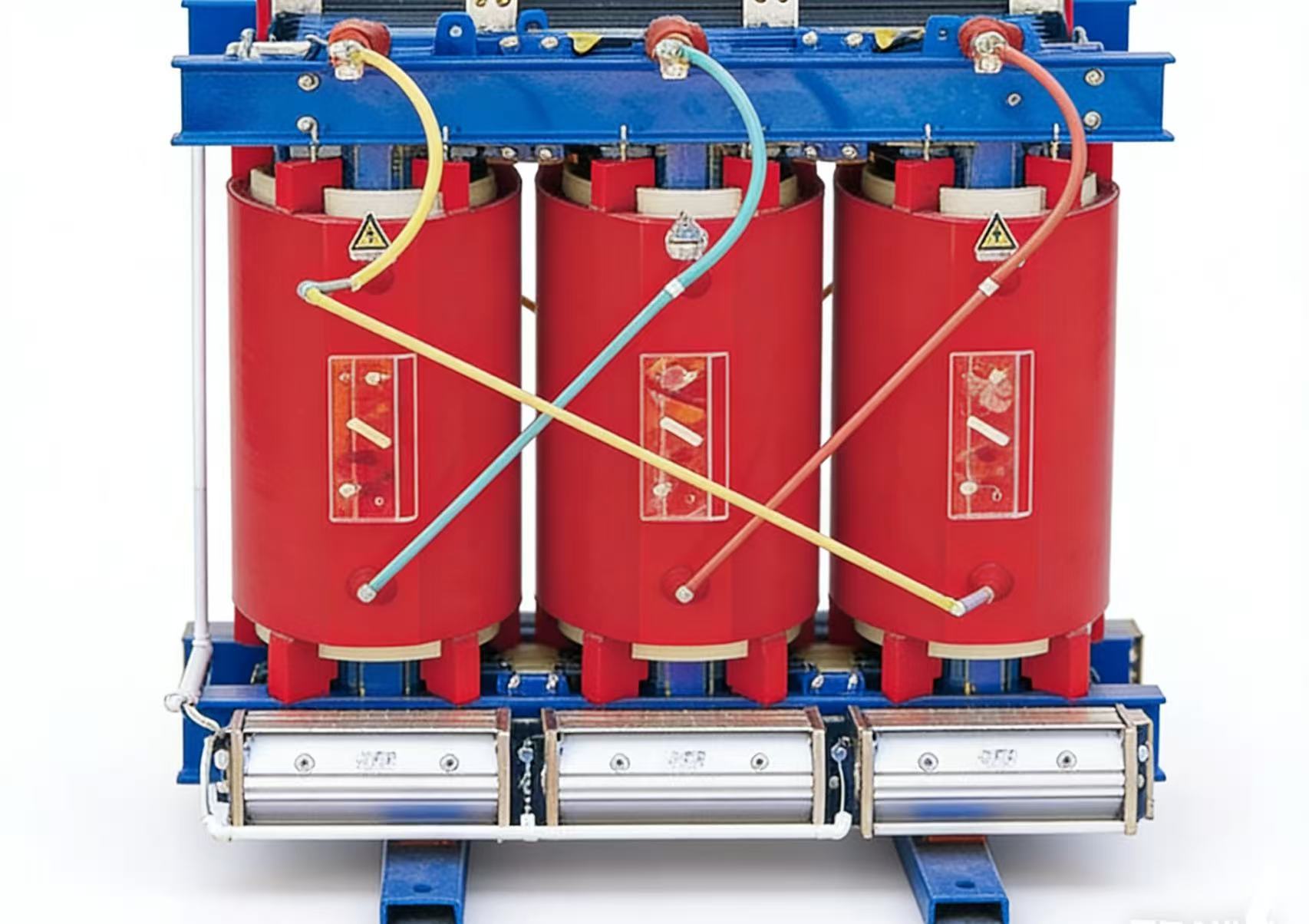

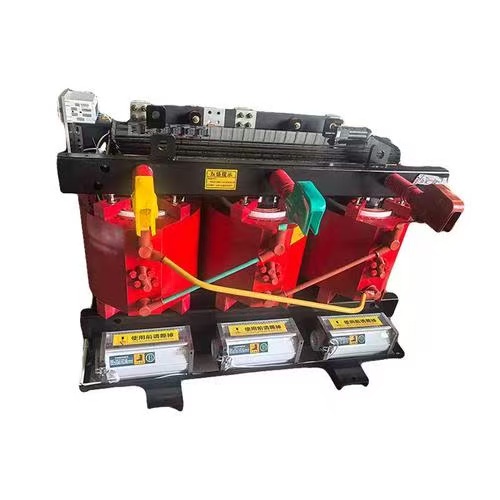

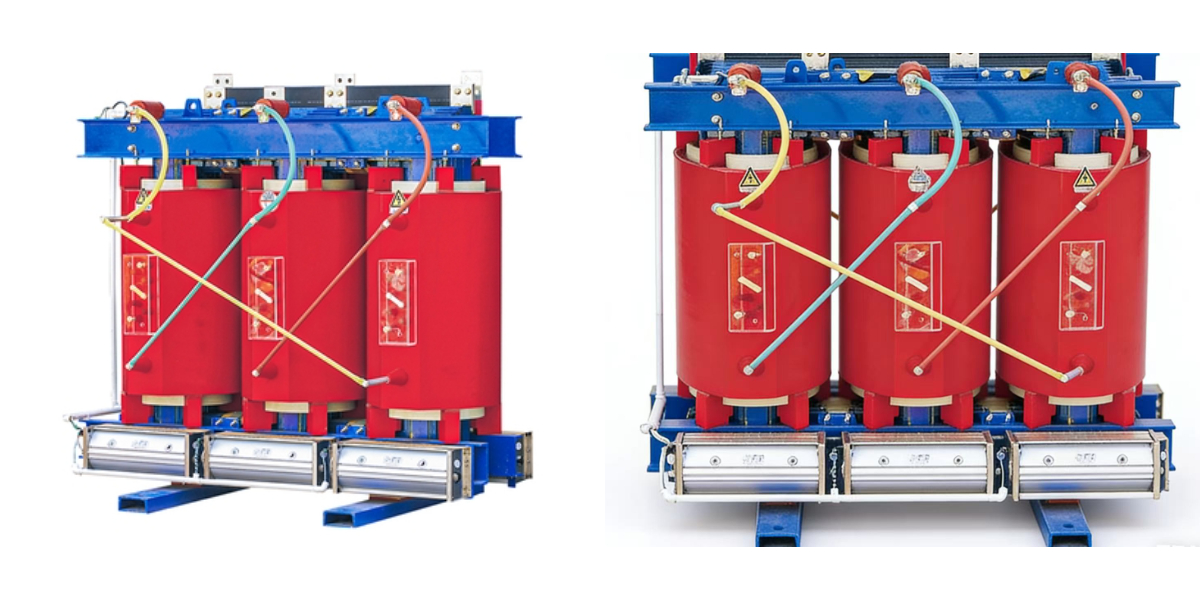

تفاصيل المنتج لمحول جاف من نوع SCB18 مصبوب براتنج الإيبوكسي بجهد 35 كيلو فولت

I. نظرة عامة على المنتج

يُعدّ محوّل SCB18 الجافّ المصبوب براتنج الإيبوكسي بجهد 35 كيلوفولت المنتجَ الأعلى كفاءةً في استهلاك الطاقة بين محوّلات الجهد الجافّ بجهد 35 كيلوفولت المتوفرة حاليًا، وهو يُمثّل أعلى مستوى من تكنولوجيا محوّلات الجهد الجافّ المحلية. صُمّم هذا المحوّل خصيصًا للتطبيقات التي تتطلّب متطلبات بالغة من حيث انخفاض الفاقد والضوضاء، والموثوقية العالية، وعمر الخدمة الطويل، مثل تحديث شبكات الطاقة، ومراكز البيانات، والمباني العامة الراقية، ومشاريع الطاقة الجديدة، وتجديد المنشآت الصناعية لتوفير الطاقة.

تسمية النموذج:

• S: ثلاثي الأطوار

• ج: عازل مصبوب من راتنج الإيبوكسي

• ب: لفائف رقائق معدنية ذات جهد منخفض

• 18: كود عالي الأداء ومنخفض الخسارة للغاية

• 35 كيلو فولت: مستوى الجهد العالي المقنن

تعتمد هذه الوحدة هيكلاً خالياً من الزيت، وتقنية صب الإيبوكسي الفراغي، وقلباً متدرجاً متعدد المراحل، وتصميماً متكاملاً للتحكم الذكي في درجة الحرارة. تتميز بكفاءة طاقة من المستوى الأول، ومقاومة للاشتعال، ومقاومة للانفجار، ومقاومة للرطوبة، ومقاومة للغبار، وقدرة على تحمل قصر الدائرة، وعدم الحاجة إلى الصيانة، وعمر خدمة طويل للغاية، مما يلبي تماماً متطلبات تطوير شبكات الطاقة الحديثة نحو التشغيل الأخضر، منخفض الكربون، الآمن، الذكي، وغير المراقب.

المعايير المطبقة:

GB/T 10228، GB 1094.11، GB 20052-2024 (المستوى 1 كفاءة الطاقة)، ​​سلسلة IEC 60076.

فئة مثبطات اللهب: FV-0، صديقة للبيئة، خالية من الزيوت، لا تنبعث منها غازات سامة.

ثانيًا: المعايير الفنية الرئيسية (قابلة للتخصيص)

• الجهد المقنن: 35 كيلو فولت (مأخذ خارج الدائرة ±2×2.5%) / 0.4 كيلو فولت

• السعة المقدرة: 30 كيلو فولت أمبير ~ 3150 كيلو فولت أمبير (عادة 630 ~ 2500 كيلو فولت أمبير)

• مجموعة الاتصال: Dyn11 (قياسي)

• التردد: 50 هرتز

• فئة العزل: الفئة F (155 درجة مئوية)

• وضع التبريد: AN (التبريد بالهواء الطبيعي) / AF (التبريد بالهواء القسري)

• درجة الحماية: IP20 / IP30 / IP40 / IP54 (للاستخدام الخارجي)

• مقاومة الدائرة القصيرة: 6% (قياسي)

• التفريغ الجزئي: ≥5pC (أفضل بكثير من المعيار الوطني)

• مستوى الضوضاء: 40-45 ديسيبل (A) (أعلى مستوى في الصناعة)

• درجة الحرارة المحيطة: -25 درجة مئوية ~ +45 درجة مئوية

• الارتفاع: ≤1000 متر (نوع الهضبة قابل للتخصيص)

• العمر الافتراضي للتصميم: ≥30 سنة

مقارنة الخسائر (المزايا الأساسية):

• تم تقليل فقدان عدم التحميل بنسبة 8% إلى 12% مقارنةً بـ SCB14

• انخفض فقدان الحمل بنسبة 6% إلى 10% مقارنةً بـ SCB14

• انخفاض تيار اللاحمل، وانخفاض فقد الشبكة، وارتفاع معامل القدرة

• بالنسبة لمحول 1000 كيلو فولت أمبير (8000 ساعة/سنة، معدل تحميل 70%)، يتجاوز توفير الطاقة 1000 كيلو واط ساعة سنويًا

ثالثًا: أبرز الجوانب الهيكلية والتكنولوجية

1. الجوهر: فقد منخفض للغاية وصمت تام

• يعتمد على صفائح فولاذية سيليكونية ذات نفاذية عالية للغاية وموجهة الحبيبات بسمك 0.23 مم إلى 0.27 مم مع موصلية مغناطيسية عالية وفقدان منخفض للغاية.

• تضمن وصلة التداخل المتدرجة ذات التسع خطوات والتصفيح المتدرج دائرة مغناطيسية موحدة، وأقل مقاومة مغناطيسية، وأقل اهتزاز.

• طلاء إيبوكسي متكامل محكم الإغلاق لمقاومة الرطوبة والصدأ والتآكل وتقليل الإشعاع الضوضائي.

• حزام ربط غير مغناطيسي عالي القوة بالإضافة إلى هيكل تخميد مرن، لا يوجد ارتخاء أو ضوضاء غير طبيعية أثناء التشغيل.

• مستوى الضوضاء أقل بمقدار 3 إلى 5 ديسيبل (A) من SCB14، وهو قريب من مستوى الضوضاء المحيطة.

2. اللفائف: قوة عالية، وعزل عالي، وقدرة عالية على تحمل قصر الدائرة

• لفائف رقائقية منخفضة الجهد: ملفوفة بشكل متكامل برقائق نحاسية عالية الدقة وخالية من الأكسجين، وتوزيع تيار منتظم وفقدان تيار دوامي منخفض للغاية.

• ملف أسطواني متعدد الطبقات عالي الجهد: عدد لفات أمبير متوازن، عزل موحد بين الطبقات، قدرة ممتازة على تحمل قصر الدائرة المفاجئ.

• صب الإيبوكسي الفراغي مع تقوية الألياف الزجاجية: لا يوجد فقاعات، لا فراغات، لا نقاط ضعف، سلامة عالية.

• يتميز العزل بمقاومة عالية للصدمات، ومقاومة للرطوبة، ومقاومة للتلوث، وعدم التشقق وعدم التأثر بالعوامل الجوية.

• فئة مثبطات اللهب FV-0، عديم الدخان، غير سام، غير قابل للاشتعال أثناء الاحتراق، يفي بأعلى متطلبات الحماية من الحرائق.

3. نظام التحكم في درجة الحرارة والمراقبة الذكية

• مقاومات البلاتين PT100 المدمجة داخل الملفات لقياس درجة الحرارة بدقة وثبات وموثوقية.

• وحدة تحكم ذكية في درجة الحرارة: إنذار ارتفاع درجة الحرارة، فصل التيار، تحكم تلقائي في المروحة، ذاكرة الأعطال والاستعلام التاريخي.

• اتصال قياسي RS485/Modbus، متوافق مع أنظمة SCADA، ومراقبة الطاقة، ومنصات إنترنت الأشياء.

• يدعم مراقبة درجة الحرارة عن بعد، والإنذار المسبق بالأعطال، وإحصائيات استهلاك الطاقة، والتشغيل بدون مراقبة.

• اختياري: قياس درجة حرارة الألياف الضوئية، وإزالة الرطوبة والتدفئة، ومراقبة التوافقيات، وواجهة ربط الحماية من الحرائق.

4. التجميع والتغليف

• هيكل معالج بشكل متكامل يتميز بقوة ميكانيكية عالية، ومقاومة للزلازل، ومقاومة للدوائر القصيرة، ومقاومة لتأثيرات النقل.

• هيكل محكم الإغلاق بالكامل، مقاوم للرطوبة، مقاوم للغبار، مقاوم لضباب الملح، مقاوم للتكثيف والتآكل الكيميائي.

• علبة فولاذية عالية الجودة مطلية بالرش الكهروستاتيكي، تتميز بمظهرها الجمالي ومقاومتها للتآكل ومتانتها.

• فتحات تهوية مُحسّنة لزيادة كفاءة تبديد الحرارة وتقليل ارتفاع درجة الحرارة.

• مزودة بغطاء للمطر وشبكة مقاومة للغبار وقاعدة للتركيب الخارجي المباشر.

رابعاً: مزايا الأداء الأساسية

1. كفاءة طاقة من المستوى 1، توفير طاقة فائق

• أعلى مستوى وطني لكفاءة الطاقة من المستوى الأول، وخسائر أقل بكثير من حدود المعايير الوطنية.

• توفير أكبر للطاقة مقارنة بـ SCB13 و SCB14، مع أقل تكلفة تشغيل على المدى الطويل.

• مناسب لسيناريوهات الأحمال العالية التي تعمل على مدار 24 ساعة دون انقطاع، مثل مراكز البيانات وشبكات الطاقة والصناعة والتجارة.

• يقلل من فقدان الطاقة في خطوط الشبكة، ويحسن معامل القدرة، ويخفض الاستثمار في تعويض القدرة التفاعلية.

2. أعلى مستوى من السلامة

• تصميم خالٍ تماماً من الزيت، لا يوجد تسرب أو خطر حريق أو انفجار.

• يمكن تركيبها مباشرة في الأماكن المغلقة، في الأقبية والمباني الشاهقة ومراكز الأحمال.

• لا حاجة إلى حفر نفطية أو جدران عازلة للحريق أو أنابيب إطفاء، مما يقلل بشكل كبير من الاستثمار في الهندسة المدنية.

• يفي بأعلى معايير السلامة من الحرائق للأماكن المزدحمة مثل المستشفيات والمدارس ومحطات المترو والمطارات ومراكز التسوق.

3. قدرة تحمل الدائرة القصيرة من الدرجة الأولى في الصناعة

• يتميز هذا الهيكل المصنوع من رقائق معدنية وملفوف أسطواني، بمقاومة عالية للصدمات الناتجة عن قصر الدائرة تتجاوز بكثير المعايير الوطنية.

• سلامة عزل عالية، لا تشققات، لا تقادم، معدل فشل تشغيل منخفض للغاية على المدى الطويل.

4. ضوضاء منخفضة للغاية، وصديقة للبيئة

• تقليل الضوضاء الثلاثي (القلب + اللفائف + التجميع)، الضوضاء ≤45 ديسيبل (A).

• مناسب تمامًا للمناطق الحساسة للضوضاء مثل الأحياء السكنية والمستشفيات والمدارس والمباني المكتبية والمختبرات.

5. قدرة فائقة على التكيف مع البيئة

• مقاوم للرطوبة، ومقاوم للغبار، ومقاوم لضباب الملح، ومقاوم للتلوث، ومضاد للتكثيف.

• يعمل بثبات لفترة طويلة في البيئات الساحلية والكيميائية والتعدينية والرطبة والمتربة والهضاب.

• لا حاجة للتجفيف المسبق قبل إعادة التشغيل بعد الإيقاف، مع صيانة قليلة للغاية.

6. عمر خدمة طويل للغاية ولا يحتاج إلى صيانة

• هيكل خالٍ من الزيت، لا حاجة لتغيير الزيت أو ترشيحه أو فحصه.

• تشمل الصيانة الروتينية فقط التنظيف المنتظم للغبار وفحص المحطات الطرفية وجهاز التحكم في درجة الحرارة.

• عمر الخدمة العادي ≥30 عامًا، وهو أطول بكثير من المحولات الجافة العادية.

7. درجة عالية من الذكاء

• يدعم المراقبة عن بعد، والإنذار المسبق للخطأ، وتحليل استهلاك الطاقة.

• مناسب تمامًا للمحطات الفرعية الذكية، والمحطات غير المأهولة، والبنية التحتية الرقمية الجديدة.

خامساً: نطاق كامل من التطبيقات

• أنظمة شبكة الطاقة: محطات فرعية 35 كيلو فولت، وشبكات التوزيع الحضرية، ومحطات خفض الجهد في المناطق الصناعية، وتحديث شبكة الطاقة لتوفير الطاقة.

• مراكز البيانات والبنية التحتية الجديدة: مراكز البيانات المتكاملة، ومراكز الحوسبة السحابية، والمجمعات الصناعية للبيانات الضخمة، ومراكز الحوسبة (مفضلة لانخفاض مؤشر فعالية استخدام الطاقة).

• المباني العامة الراقية: المطارات، ومحطات المترو، ومحطات القطارات فائقة السرعة، والمستشفيات، والمدارس، ومراكز التسوق، ومباني المكاتب، والمباني الشاهقة.

• توليد الطاقة من مصادر جديدة: محطات تجميع 35 كيلو فولت لمحطات الطاقة الشمسية الكهروضوئية ومزارع الرياح، ومرافق دعم محطات تخزين الطاقة.

• البيئات الصناعية الخطرة: البترول، والكيماويات، والفحم، والأدوية، والمعادن، والأماكن القابلة للاشتعال والانفجار.

• البيئات الخاصة: الضباب الساحلي ذو الملوحة العالية، الرطب والممطر، التلوث الشديد، الهضبة، درجات الحرارة المنخفضة والمناطق المحظورة للضوضاء.

سادساً: التركيب والتشغيل والصيانة

• قم بالتركيب على أساس مستوٍ وثابت مع تهوية جيدة وفتحات دخول وخروج هواء سلسة.

• تأريض موثوق للعلبة، مقاومة التأريض ≤4Ω.

• إجراء الاختبارات قبل التشغيل: العزل، نسبة التحويل، مقاومة التيار المستمر، جهد تحمل تردد الطاقة والتفريغ الجزئي.

• قم بتنظيف الغبار بانتظام عن المراوح والفلاتر والهيكل لضمان تبديد الحرارة بشكل جيد.

• قم بفحص أطراف الأسلاك، والمثبتات، وجهاز التحكم في درجة الحرارة، ووظائف المروحة بشكل دوري.

• صيانة خالية من الزيت، مما يحقق فعلاً "تركيب لمرة واحدة، سهولة استخدام طويلة الأمد".
