أنا. مقدمة المنتج

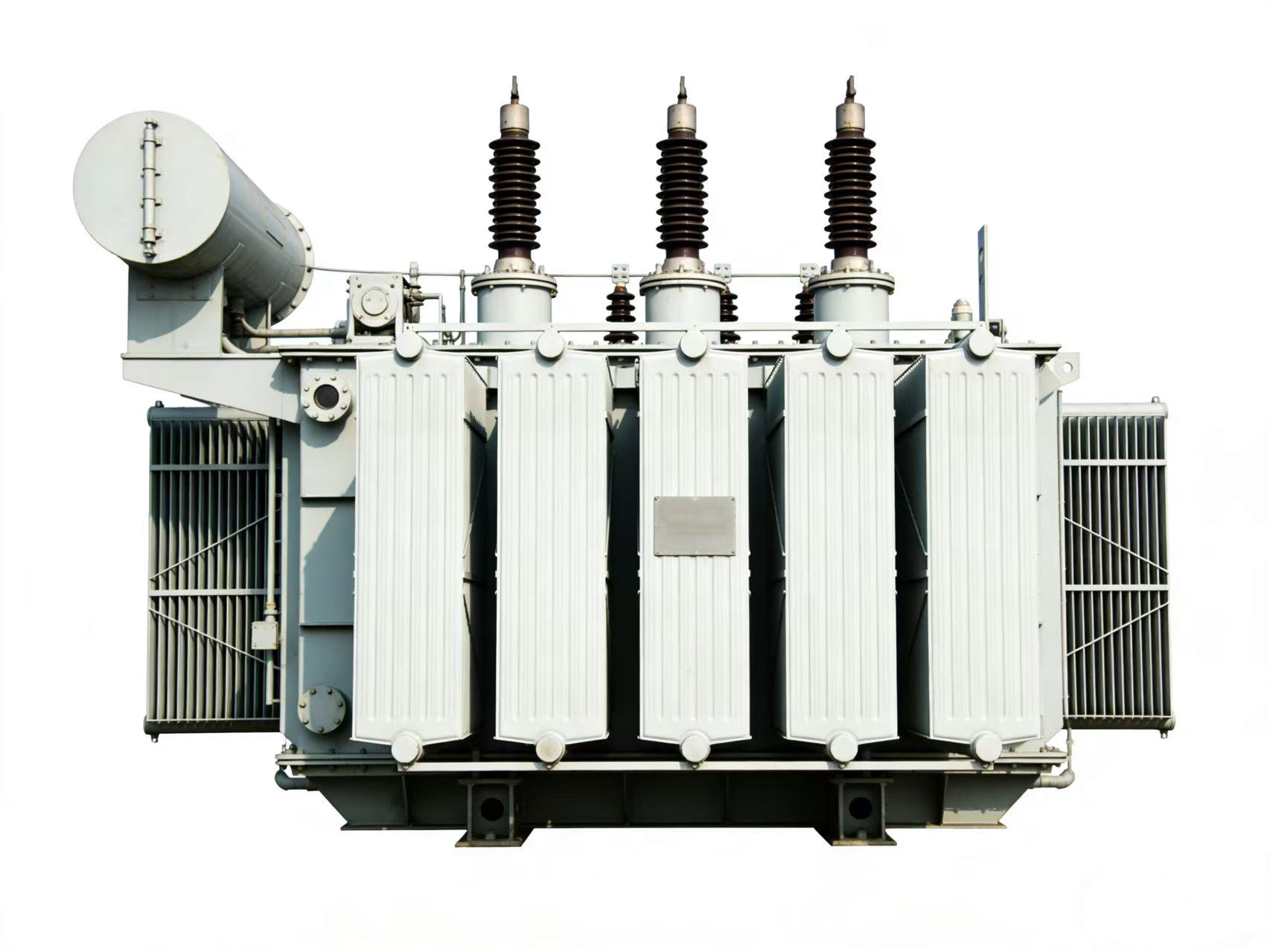

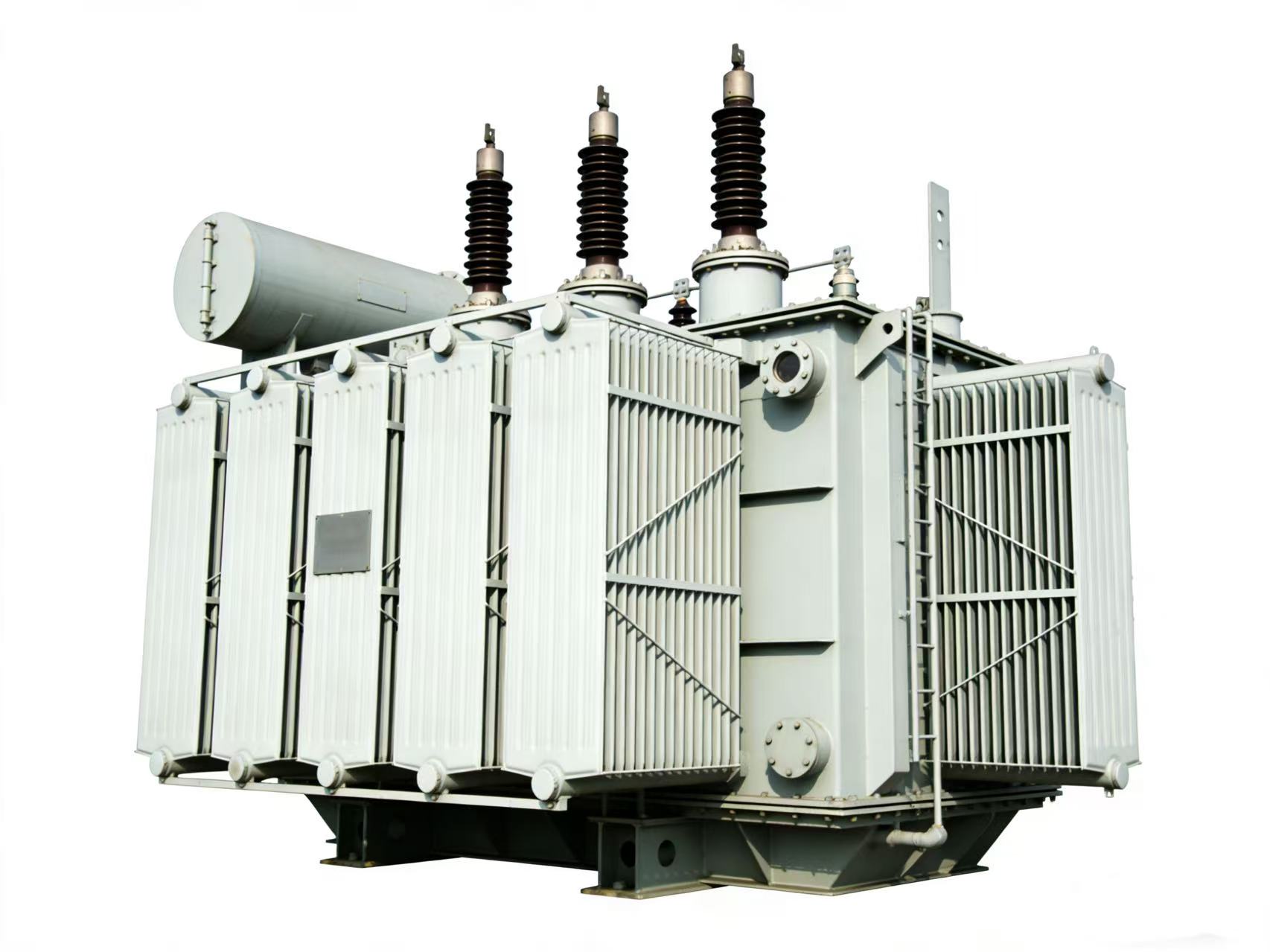

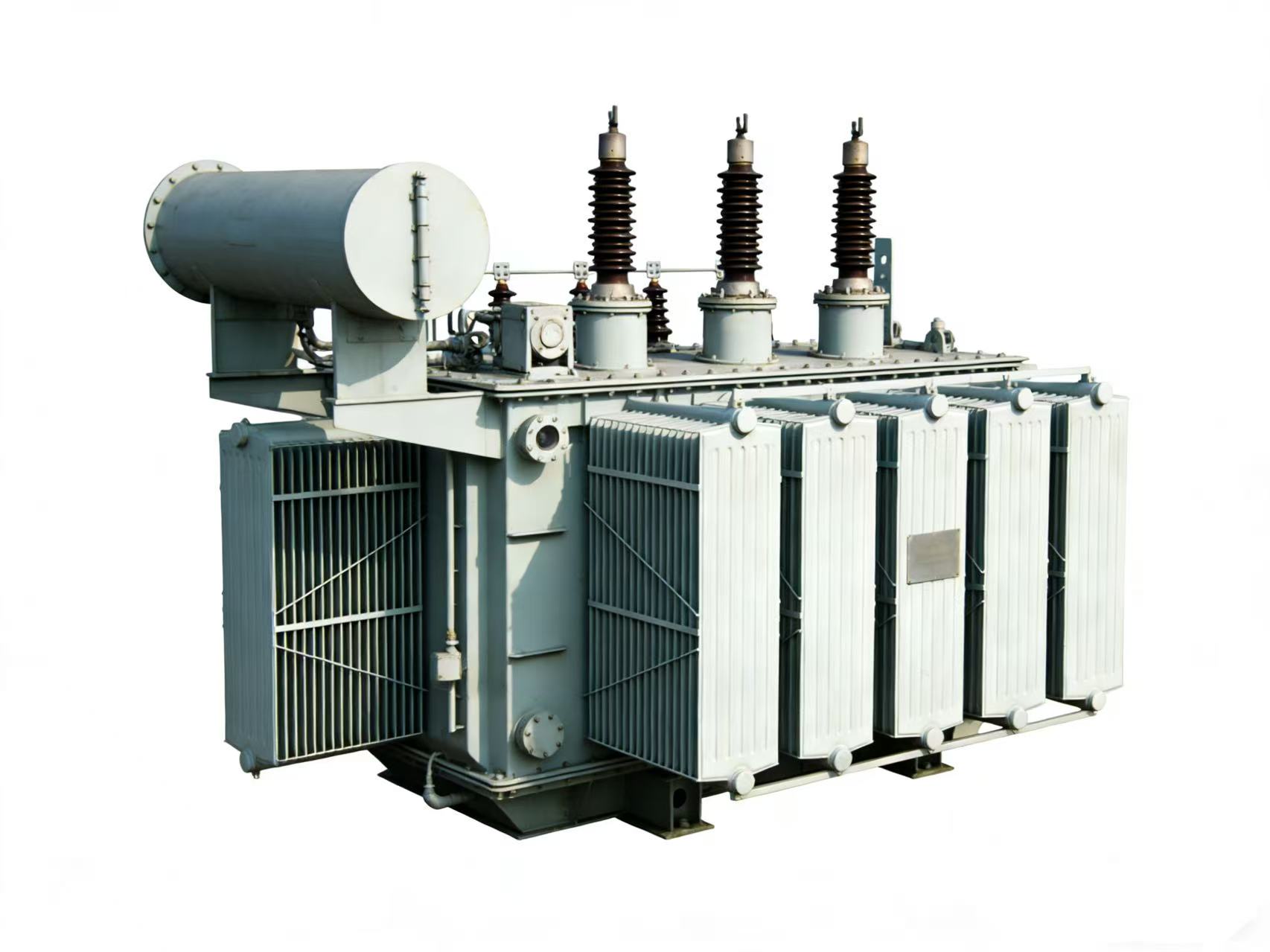

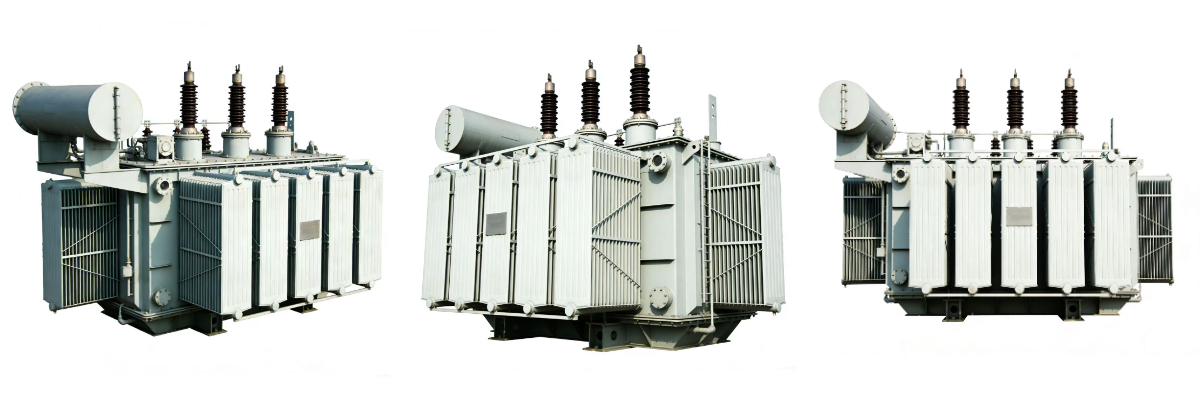

محول الطاقة ثلاثي الأطوار المغمور بالزيت من سلسلة SZ20-110kv، ذو القدرة على تغيير الجهد أثناء التشغيل، هو جيل جديد من معدات توزيع الطاقة فائقة الكفاءة، تم تطويره لتلبية أهداف خفض ذروة انبعاثات الكربون وتحقيق الحياد الكربوني على المستوى الوطني، بالإضافة إلى تحسينات ترشيد استهلاك الطاقة في شبكة الكهرباء. وهو يلتزم التزامًا تامًا بمعايير محولات الطاقة GB 1094 ومعايير كفاءة الطاقة الإلزامية GB 20052-2020.

من خلال اعتماد صفائح الفولاذ السليكونية ذات النفاذية العالية ومنخفضة الخسارة والملفات النحاسية الكاملة الخالية من الأكسجين، جنبًا إلى جنب مع تعبئة الزيت الفراغي المتقدمة والضغط المتكامل وتكنولوجيا التصنيع محكمة الغلق تمامًا، بالإضافة إلى مبدل الصنبور عالي الدقة عند التحميل، يمكنها تحقيق تنظيم الجهد المستمر والمستقر وغير المنقطع في ظل ظروف الحمل.

بفضل مزاياها المتمثلة في انخفاض الفقدان للغاية، وانخفاض الضوضاء للغاية، ومقاومة قوية للدائرة القصيرة، والموثوقية العالية، وعمر الخدمة الطويل، فهي المحول الموفر للطاقة عالي الجودة المفضل لتجديد الشبكات الحضرية، وإمدادات الطاقة للمجمعات الصناعية، والوصول إلى الطاقة الجديدة، والمباني العامة الكبيرة، والنقل بالسكك الحديدية.

ثانيا. المعلمات الفنية (خذ SZ20-110 كيلو فولت(على سبيل المثال) (قابل للتخصيص)

• الموديل: SZ20-110kV

• تركيبة الجهد: 35±3×2.5% كيلو فولت / 10.5 كيلو فولت

• تنظيم الجهد: تغيير الصنبور تحت الحمل

• مجموعة الاتصال: Dyn11

• التردد المقدر: 50 هرتز

• وضع التبريد: ONAN / ONAF

• مستوى العزل: LI95AC35kV

• فئة كفاءة الطاقة: الفئة 1 (GB 20052-2020)

• درجة حرارة التشغيل: من -40 درجة مئوية إلى +40 درجة مئوية

• الارتفاع: ≤1000 متر

• فئة الحماية: IP00

• المعايير التنفيذية: GB 1094، GB 20052-2020

ثالثا. الميزات الرئيسية

1. كفاءة طاقة من المستوى 1، توفير طاقة فائق

   تعتمد هذه الوحدة على قلب ذي فقد منخفض للغاية وتصميم كهرومغناطيسي مُحسَّن. تكون خسائرها في حالة عدم التحميل وفي حالة التحميل أقل بكثير من وحدة SZ18 والنماذج التقليدية، لتصل إلى كفاءة الطاقة من الفئة 1 وفقًا للمعيار GB 20052-2020، مما يقلل بشكل كبير من تكاليف التشغيل على المدى الطويل.

2. تنظيم الجهد تحت الحمل، وإمداد طاقة غير منقطع

   مزود بمغير جهد عالي الأداء تحت الحمل، مما يتيح تنظيم الجهد التلقائي دون انقطاع التيار الكهربائي في حالة تقلب الحمل، مما يضمن جهد خرج مستقر للتطبيقات التي تتطلب استمرارية عالية للطاقة.

3. ملفات نحاسية بالكامل، قدرة عالية على تحمل قصر الدائرة

   تعتمد على لفائف نحاسية كاملة، وهيكل عزل عالي القوة، وتقنية تثبيت متكاملة، وتتميز بقوة ميكانيكية عالية، وانخفاض التفريغ الجزئي، ومقاومة قوية لتأثيرات قصر الدائرة، وتشغيل مستقر، ومعدل فشل منخفض، وعمر خدمة طويل.

4. ضوضاء واهتزاز منخفضان، صديق للبيئة

   قلب وخزان زيت مُحسّنان بتصميم لامتصاص الصدمات وتقليل الضوضاء، ضوضاء تشغيل واهتزاز منخفضان، مثاليان للمناطق السكنية، والمحطات الفرعية الداخلية، والمستشفيات، والمدارس، وغيرها من الأماكن الحساسة للضوضاء.

5. هيكل صغير الحجم، سهل التشغيل والصيانة

   يمنع الهيكل المغلق تمامًا والمغمور بالزيت تلف زيت العزل، والرطوبة، والتسرب. كما تم تجهيزه بأجهزة مراقبة وحماية كاملة للضغط، ودرجة الحرارة، ومستوى الزيت، مما يجعل التركيب والصيانة سهلين.

6. قدرة واسعة على التكيف، وموثوقية عالية

   يمكن تشغيلها بثبات في ظل ظروف معقدة مثل درجات الحرارة المرتفعة/المنخفضة والرطوبة العالية والبيئات المتربة، وهي مناسبة للتشغيل المستمر طويل الأمد في شبكات الطاقة والصناعات ومشاريع الطاقة الجديدة.

رابعاً: سيناريوهات التطبيق

• نظام شبكة الطاقة: محطات فرعية في المناطق الحضرية والصناعية، ومحطات توزيع إقليمية، واستبدال المحولات القديمة لتوفير الطاقة، وتوسيع سعة الشبكة وتحسين الجودة.

• إمدادات الطاقة الصناعية: مواقع الأحمال عالية الطاقة وعالية الاستقرار، مثل مواقع التعدين، والبتروكيماويات، والفحم، والتصنيع، وغيرها.

• الطاقة الجديدة: محطات الطاقة الكهروضوئية، وربط شبكة طاقة الرياح، ومحطات تخزين الطاقة، ومحطات شحن كبيرة تدعم المحولات.

• المباني العامة: مراكز البيانات، والمطارات، ومحطات السكك الحديدية عالية السرعة، والمستشفيات، والملاعب، ومراكز التسوق، ومباني المكاتب، وغيرها من أماكن التحميل المهمة.

• البنية التحتية والنقل: النقل بالسكك الحديدية، والطرق السريعة، والموانئ، والمحطات، وغيرها من السيناريوهات التي تتطلب إمدادات طاقة عالية الموثوقية وموفرة للطاقة.
